Universal Bettfräsmaschinen

Download PDFÜbersicht Fräsmaschinen

Anordnung aller Handräder an der Maschinenvorderseite. Dadurch jederzeit optimale Sicht des Bedieners auf den Zerspanungsvorgang.

Komfortabel und zeitsparend:
Stufenlose Regelung der Vorschubgeschwindigkeit durch Dreh-Poti am Bedienpult.
Separater Vorschubantrieb für jede Achse

Flachführungen in der Quer- und Vertikalachse
Schwalbenschwanz-Führung in der Längsachse
Alle Führungen kunststoffgegenbeschichtet für weiches Verfahren und beste Dämpfungseigenschaften.

Serienmäßiger Universalfräskopf, manuell schwenkbar
Minimiertes Zahnflankenspiel durch spiralverzahnte, gehärtete und geschliffene Kegelräder
Verschleißarmer Lauf

Maschinenunterbau und Ständer aus einem Stück gegossen
Stark verript für höchste Stabilität
Schwingungsfreies Arbeiten mit besten Oberflächenergebnissen

Bettfräsmaschinen

Universal Bettfräsmaschinen

ECOMILL U1000 | U1250A | U1600
Robust, leistungsstark, verlässlich

Robust, stabil, bedienerfreundlich: ECOMILL U1000 |U1250A | U1600

Der robuste und stabile Grundaufbau unserer Universal Bettfräsmaschinen aus der ECOMILL U1000 | U1250A | U1600 Reihe sorgt für schwingungsfreies Arbeiten mit besten Oberflächenergebnissen. Die Universal Bettfräsmaschinen der U Reihe werden gerne als Ausbildungsmaschine, für die Fertigung von Prototypen oder in der Serienfertigung eingesetzt.

Die bedienerfreundliche Anordnung aller Handräder auf der Maschinenvorderseite und der serienmäßige Universalfräskopf garantieren produktives Arbeiten. Durch das umfangreiche, optional erhältliche Zubehör eignet sich unsere Universal Bettfräsmaschine für fast jeden Anwendungsbereich in der Fertigung.



Der Fräskopf unserer Universal Bettfräsmaschinen

Der serienmäßige, in zwei Ebenen manuell schwenkbare Universalfräskopf erreicht jede beliebige Gradzahl zur X- und Y-Achse. Durch spiralverzahnte, gehärtete und geschliffene Kegelräder (System Klingelnberg) wird das Zahnflankenspiel auf ein Minimum reduziert und ein verschleißarmer Lauf erzielt. Die Wärme- und Geräuschentwicklung ist außerordentlich gering. Bei Demontage des Kopfes steht bei einigen Varianten ein Horizontalausgang zur Verfügung.

Der Maschinenunterbau

Die Quer- und Vertikalachse der Universal Bettfräsmaschinen sind mit breiten Flachführungen ausgestattet. In der Querachse sind gehärtete Stahlleisten aufgesetzt. Alle Führungen sind kunststoffgegenbeschichtet und ermöglichen so ein sehr weiches Verfahren im Betrieb und gewährleisten beste Dämpfungseigenschaften.

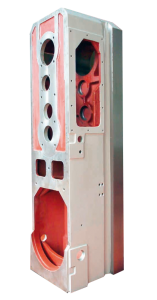

Sowohl der Maschinenunterbau als auch der Maschinenständer sind bei unseren Universal Bettfräsmaschinen jeweils aus einem Stück gegossen und für höchste Stabilität stark verrippt. Somit sorgt bereits der Grundaufbau der Maschine für schwingungsfreies Arbeiten mit besten Oberflächenergebnissen bei sehr langer Lebensdauer.





Optionales Zubehör

Mit der großen zur Verfügung stehenden Optionsvielfalt erweitern Sie die Möglichkeiten Ihrer neuen Universalbettfräsmaschine nochmals deutlich! Je nach Anfoderung und Bedarf in Ihrer Fertigung können Sie Ihre U1000, U1250A oder U1600 noch mit folgenden Optionen ergänzen:

  • Hydraulischer Werkzeugeinzug
  • Erhöhte Spindelantriebsleistung
  • Fußschalter für Werkzeugklemmung
  • Digitalanzeigen von FAGOR oder HEIDENHAIN
  • Teleskopstahlabdeckungen
  • Horizontalfräsvorrichtungen
  • Bohrpinole
  • 4-Seiten-Verkleidung
  • Kugelrollspindeln
  • Getrennte Kühlmitteleinrichtung

Haben Sie Fragen zu unseren Universalfräsmaschinen oder wünschen Sie eine ausführliche, technische Beratung? Dann rufen Sie uns doch gleich einmal an oder schreiben Sie uns. Wir freuen uns darauf, bald auch Sie von unseren Maschinen begeistern zu dürfen!

Technische Daten

Verfahrweg X-Achse 1.000 – 2.000 mm
Verfahrweg Y-Achse 360 – 760 mm
Verfahrweg Z-Achse 430 – 710 mm
Antriebsleistung 7,5 – 11 kW
Drehzahlbereich 40 – 1.750 mm
Fräskopf Manueller Universalfräskopf

Galerie

20062011 Foto U-1000A(3) 2481
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
DSCI0015
06 HS-1250 horizontal milling machine.
Fräskopf

Ihre Anfrage zur Universal-Bettfräsmaschine

  • Weitere Hinweise zu Ihrer Anfrage

Universal Bettfräsmaschinen von IBERIMEX-MVR

Die Universal Bettfräsmaschinen U1000, U1250A und U1600 von IBERIMEX MVR haben sich seit vielen Jahren in den unterschiedlichsten Aufgabenbereichen der Zerspanungstechnik bewährt. Unsere Universal Bettfräsmaschinen der Reihe U1000, U1250 A und U1600 überzeugen im täglichen Einsatz durch einen extrem robusten Grundaufbau und eine überaus hohe Genauigkeit. Die Einsatzgebiete unserer Universal Bettfräsmaschinen reichen dabei von der Verwendung als Ausbildungsmaschine bis hin zur Serienfertigung. So unterschiedlich die Anforderungen in der Zerspanung auch sind: Mit unseren Universal Bettfräsmaschinen aus der U Reihe erhalten Sie durch die Vielzahl an Ausstattungsvarianten und verfügbarem Sonderzubehör für jede Art der Bearbeitung die passende Lösung! Und sollten unsere Universal Bettfräsmaschinen für Ihre Fertigung zu klein sein: Schauen Sie doch einfach mal bei unseren Portalfräsmaschinen, Bettfräsmaschinen oder Bearbeitungszentren aus dem MVR Programm vorbei. Oder möchten Sie lieber „ein großes Ding drehen“? Dann sind Sie bei unseren Drehmaschinen bestens aufgehoben!

Was ist eigentlich eine Universal Fräsmaschine?

Universal Fräsmaschinen wie unsere U1000, U1250A oder U1600 sind gerade im Werkzeug- und Formenbau, in der Prototypenfertigung, bei der Herstellung von Kleinserien oder in der Ausbildung überaus gefragte Fräsmaschinen! Kennzeichnend für Universalfräsmaschinen ist ein schwenkbarer oder austauschbarer Fräskopf.  Das Gestell der Universalfräsmaschinen besteht aus einem kastenförmigen Grundaufbau, der durch seine Struktur auftretende Kräfte optimal aufnehmen kann. Bei hochwertigen Universal Fräsmaschinen wie unseren U1000, U1250A und U1600 ist der Maschinenkörper aus Guss gefertigt.  Durch unterschiedliche Zusatzeinrichtungen, beispielsweise Winkeltische oder Bohraufsätze, kann der Einsatzbereich der Universalfräsmaschinen noch deutlich erweitert werden.

Unsere Universal Bettfräsmaschinen: Umfangreiche Ausstattung, hervorragendes Preis-Leistungs-Verhältnis

Die von uns angebotenen Universal Bettfräsmaschinen der U-Reihe sind bereits im Standard umfangreich ausgerüstet. So gehören ein Universalfräskopf, gehärtete und geschliffene Führungsbahnen, eine automatische Zentralschmierung sowie eine leistungsstarke Kühlmitteleinrichtung bereits in der Grundausstattung immer mit zum Lieferumfang. Bei der Spindelaufnahme können Sie zwischen ISO 40 und ISO 50 wählen – und abhängig vom gewünschten Modell den Leistungsumfang Ihrer neuen Universal Bettfräsmaschine noch durch Digitalanzeigen, CNC-Steuerungen, Horizontalfräseinrichtungen, einem hydraulischen Werkzeugeinzug und vielem mehr deutlich erweitern. Der überzeugend wirtschaftliche Einstiegspreis und das langlebige Maschinenkonzept machen unsere U1000, U1250A und U1600 zu extrem rentablen Werkzeugmaschinen in Ihrer Fertigung.
