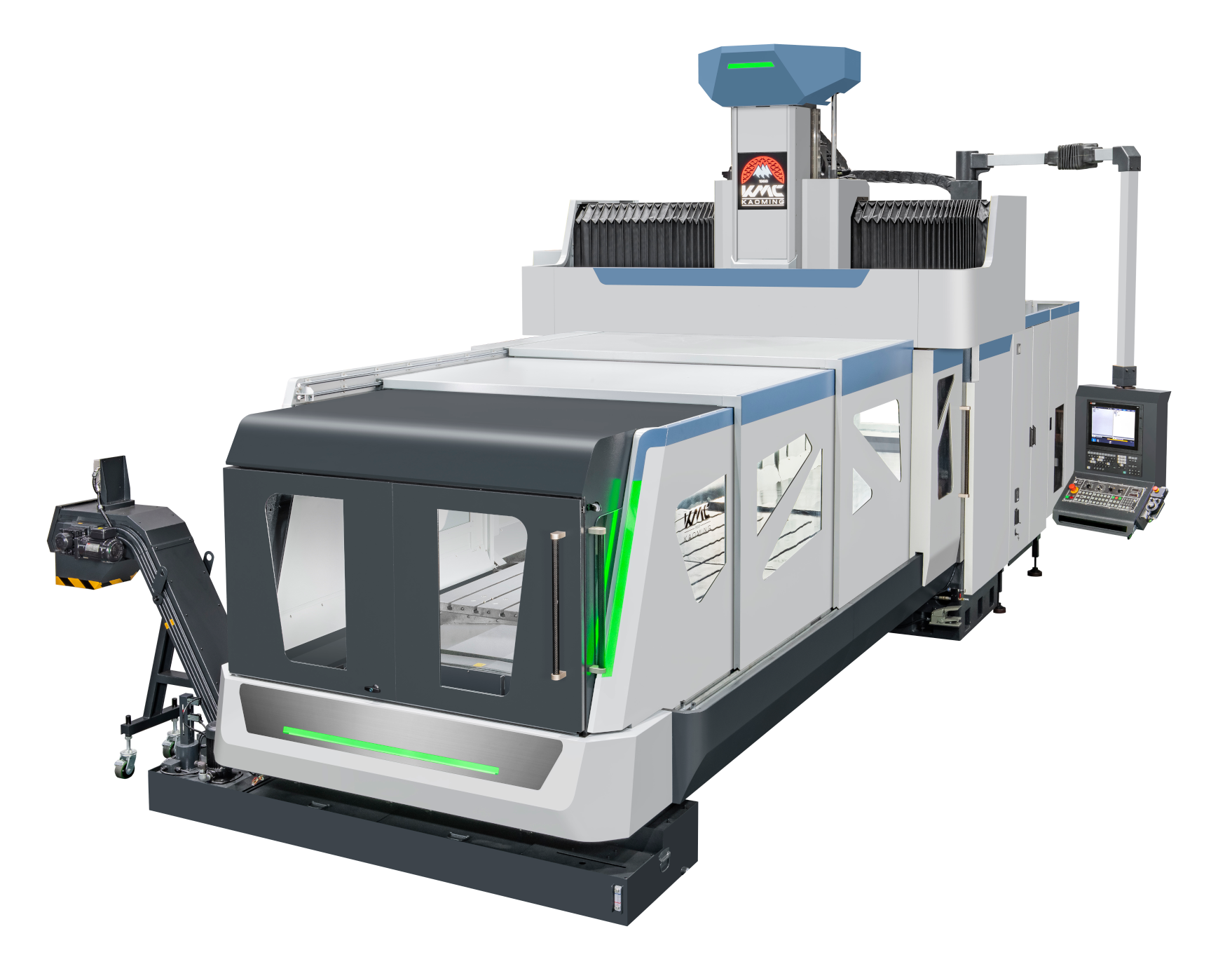

Portalfräsmaschine KMC HIS

Download PDFÜbersicht Fräsmaschinen

Portalfräsmaschinen

Portalfräsmaschine KMC HIS

Hohe Dynamik und Stabilität
Kraftvolle Antriebsspindeln
Vertikalverfahrweg bis 1050 mm

Höchste Dynamik beim Hochgeschwindigkeitsfräsen

Die KMC-HIS-Serie ist ein Hochgeschwindigkeits-Vertikal-Fräszentrum in klassischem Portalaufbau mit festem Portal und verfahrbarem Tisch. Die Auslegung sämtlicher Komponenten zielt dabei auf eine äußerst hohe mechanische, vor allem aber auch auf eine maximale thermische Präzision. Neben dem klassischen Maschinenbau bietet sich die Maschine daher auch speziell für vielfältige Aufgaben im Formen- und Werkzeugbau an. Durch die Kombination der hohen Dynamik, dem extrem steifen Aufbau sowie der kraftvollen Hauptspindel eignet sie sich sowohl für Schrupparbeiten mit hohem Spanvolumen als auch für hochpräzise Schlichtvorgänge.

Die Portalfräsmaschine HIS ist die ideale Allroundmaschine – sowohl im Schrupp- als auch im Schlichtbetrieb:

  • Tischlängen und -breiten frei kombinierbar
  • Einfache, ebenerdige Aufstellung
  • umfangreiche Grundausstattung
  • hervorragendes Preis-Leistungsverhältnis

Ihre Vorteile im täglichen Einsatz:


Kombination von:
Hochgeschwindigkeit + hoher Steifigkeit
Standardmäßig Vertikalachse mit 850 mm Verfahrweg

Alle Achsen ausgestattet mit großdimensionierten und
vorgespannten Linearführungen

Direkte Verbindung der Hauptspindel mit dem Antriebmotor
Dadurch hohe Spindeldynamik und reduzierte Wärmeentwicklung bei hohen Drehzahlen
Spindelkopf symmetrisch zur Mitte ausgelegt

Alle Maschinenkörper sind in Guss ausgeführt und
mittels Finite-Elemente-Methode optimiert

Optimiertes Design der Verkleidung, unter anderem mit großen Schiebetüren,
für beste Zugänglichkeit zum Arbeitsraum und hervorragende Sicht auf den Zerspanungsprozess

Modernste CNC Steuerungstechnik von
HEIDENHAIN
SIEMENS
FANUC

  • HSC-Portalfräsmaschine mit bester Performance
  • Kombination von Hochgeschwindigkeit, hoher Steifigkeit und standardmäßiger Ausrüstung mit einem Z-Achsen Verfahrweg von 850mm
  • Alle drei Achsen ausgestattet mit großdimensionierten und optimal vorgespannten Linearführungen
  • Direkte Verbindung der Hauptspindel mit dem Antriebsmotor. Dadurch ergibt sich eine hohe Dynamik der Spindel bei gleichzeitiger Reduzierung der Wärmeentwicklung bei hohen Drehzahlen
  • Symmetrisch zentrisch zur Mitte ausgelegter Spindelkopf
  • Alle Maschinenkörper sind in Guss ausgeführt und mittels Finite-Elemente-Analyse optimiert
  • Vorgespannte Kugelrollspindeln in allen Achsen. Die Kugelrollspindel der X-Achse wird zusätzlich thermisch stabilisiert
  • Hydraulisches Gegengewicht in der Z-Achse mit zwei direkt wirkenden Zylindern



Technische Daten

Verfahrweg X-Achse 2.230 – 4.230 mm
Verfahrweg Y-Achse 1.700 – 2.200 mm
Verfahrweg Z-Achse 850 / 1050(opt.) mm
Antriebsleistung bis 46 kW
Drehzahlbereich 10.000 – 15.000 min-1
Werkzeugmagazin 30 – 90 Plätze

Galerie

KMC-321HIS-2
KMC-321HIS-3拉門
KMC-321HIS-4
KMC-321HIS-5
