Portalfräsmaschine KMC SV-H

Übersicht Fräsmaschinen

Portalfräsmaschinen

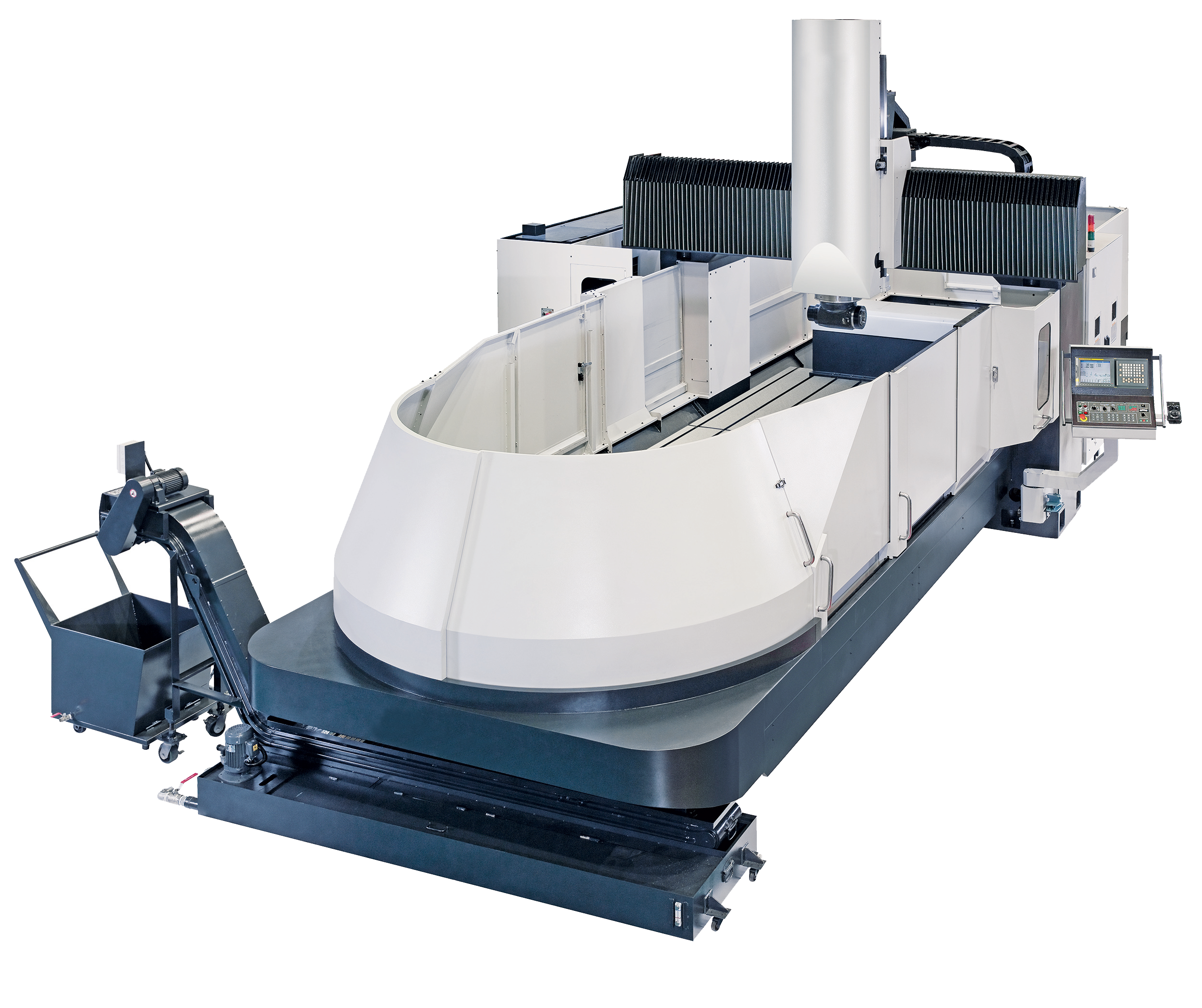

Portalfräsmaschine KMC SV-H

Wirtschaftliche 5-Seiten-Bearbeitung
Automatisch einwechselnder Winkelkopf
Vertikalverfahrweg 775 mm

Das Ass für die 5-Seiten Bearbeitung

Standardmäßig ausgerüstet mit vertikalem Direktausgang und automatisch adaptierbarem L-Winkelfräskopf, Pick-up-Station außerhalb des Arbeitsbereiches, Späneförderer und innen-öl-gekühlter Kugelrollspindel in der X-Achse.

Für das Bearbeiten großvolumiger Teile sind diese Maschinen mit vier kombinierten Gleitrollenführungen mit gehärteten und geschliffenen Stahlleisten (mind. 58 HRc) sowie mit Turcite-B beschichteten Gegenführungen ausgestattet. Dies ermöglicht exzellenten Leichtlauf und beste Dämpfungseigenschaften.

Die KMC SV-H im Detail

  • Stabile Bauweise durch komplette Gusskonstruktion. Schwere Zerspanung bei gleichzeitigen guten Dämpfungseigenschaften.
  • Heidenhain-Steuerung TNC 640: Hohe Speicherkapazität und schnelle Verrechnungszeiten erlauben es, viele Programme zwischenzuspeichern und Datensätze schnellstmöglich abzuarbeiten. Maschine komplett mit digitalen Antrieben.
  • Vierseitig geschlossene Verkleidung im Standard. Hierdurch wird gewährleistet, dass Späne, Schmutz und Kühlwasser optimal im Innenraum der Maschine und weg vom Bediener gehalten werden.
  • Hoher Automatisierungsgrad. Werkzeuge werden automatisch mittels Doppelarmgreifer gewechselt, so dass ein Eingreifen in den Automatikbetrieb nicht nötig ist und die Maschine auch mannlos Werkstücke fertig bearbeiten kann.
  • Hohe Antriebsleistung in Verbindung mit zweistufigem mechanischen Getriebe. Dies erlaubt schwerste Zerspanung und Spanvolumen bis hin zu 1100 cm3/Min.
  • Durch die automatische Adaption eines L-Fräskopfes 90° mit Positioniermöglichkeit alle 5 °kann die Maschine 5-Seiten-Bearbeitung ohne Umspannen im Automatikbetrieb realisieren ohne das Eingreifen des Bedieners von außen. Hierdurch sind hohe Zeitersparnisse und Kosteneinsparungen garantiert.

Optional verfügbares Zubehör

  • Erhöhte Drehzahl der Vertikalspindel
  • Scharnierband-Späneförderer
  • Vollverkleidung
  • Erweiterter Werkzeugwechsler
  • Innere Kühlmittelzufuhr
  • Direkte Messsysteme
  • Funkmesstaster
  • CNC-Rundtische
  • Ständererhöhung
  • Verschiedene Fräsköpfe für automatischen Wechsel

Technische Daten

Verfahrweg X-Achse 3.230 – 8.230 mm
Verfahrweg Y-Achse 1.950 – 2.650 mm
Verfahrweg Z-Achse 775 mm
Antriebsleistung 24/30 kW
Drehzahlbereich 3.500 – 6.000 min-1
Werkzeugmagazin 30 – 90 Plätze
